Aten KL1508A
|
|
KL1508A
|
8-портовый 1U rackmount LCD KVM-переключатель Hideaway™
|
|
|
Возможные варианты:
KL1508AN-AXA-RG
KL1508ANR
с монитором 19" LCD
KL1508AM-AXA-RG
KL1508AMR
с монитором 17" LCD

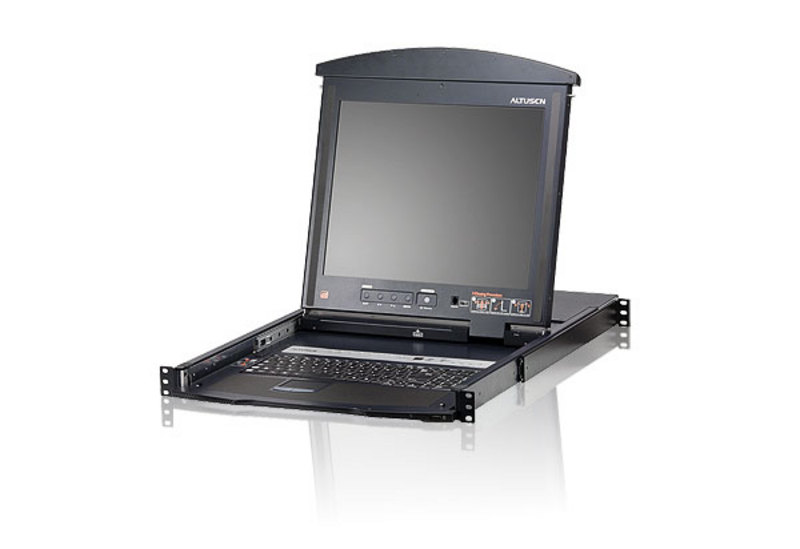

KVM-переключатель ALTUSEN KL1508A с ЖК-дисплеем обладает независимо выдвигающимися модулями 17" или 19" ЖК-монитора и клавиатуры со встроенным тачпадом. KVM-переключатели KL1508A позволяют ИТ-администраторам получать доступ и управлять несколькими компьютерами с помощью ЖК-консоли и дополнительной PS/2 или USB консоли KVM.
Для повышения надежности и эффективности для соединения компьютеров используются разъемы RJ-45 и кабель Cat 5e/6. При использовании соединительных кабелей KVM модель KL1508A позволяет управлять любой комбинацией ПК, компьютеров Mac, Sun и устройств последовательной передачи данных.
Эти переключатели обладают уникальными и мощными функциями, позволяющими администраторам легко и непринужденно управлять всеми устройствами серверной комнаты или центра обработки данных.
Например, расширенная функция <<Номер адаптера>> позволяет хранить настройки соединительного кабеля - номер, имя порта, ОС, язык клавиатуры и т.д. Эта функция позволяет администраторам переназначать серверы на другие порты без необходимости перенастраивать адаптеры. Другие полезные функции этих переключателей включают улучшенное качество видео - увеличение расстояния до серверов до 50 метров при разрешении 1280 x 1024.
Установка KL1508A является одним из лучших и наиболее экономных решений, предлагаемых ATEN для рынка малых и средних предприятий. Нет лучшего способа сэкономить время, рабочее пространство и деньги, чем при помощи KVM-переключателя KL1508A.
Особенности
- Интегрированная KVM-консоль с 17- или 19-дюймовым ЖК-дисплеем в корпусе Dual Rail
- Одна консоль управляет 8 компьютерами
- Компактные разъемы RJ-45 и кабель Cat 5e/6
- Соединительные кабели KVM* обладают автоматической конвертацией, что позволяет гибко комбинировать интерфейс (PS/2, USB, Sun и устройства последовательной передачи данных) для управления всеми типами компьютеров
- Древовидная структура экранного меню упрощает поиск и управление компьютерами
- Удобно расположенные переключатели выбора станции и порта со светодиодными дисплеями для быстрого переключения на целевые компьютеры
- Высота корпуса Dual Rail слегка ниже стандарта 1U - зазоры сверху и снизу обеспечивают удобство установки в слоте системной стойке высотой 1U
- Дополнительный порт консоли - управление компьютерами KVM-коммутатора с ЖК-дисплеем при помощи внешней консоли
- (монитор, клавиатура USB или PS/2, мышь USB или PS/2)
- Поддержка внешней мыши USB
- Функция Dual Rail - ЖК-дисплей выдвигается отдельно от клавиатуры/тачпада
- Модуль ЖК-дисплея вращается на 120 градусов, что позволяет выбрать удобный угол просмотра
- Блокирование консоли - позволяет надежно фиксировать консоль, когда она не используется
- Специальный режим горячих клавиш и кнопки вызова экранного меню уменьшают количество нажатий на кнопки и обеспечивают быстрый доступ к функциям
- каскадное подключение до 31 дополнительных KVM-переключателей - управление 256 компьютерами
- Режим автосканирования позволяет постоянно отслеживать выбранные пользователем компьютеры
- Поддержка различных платформ: ПК, Mac, Sun и устройства последовательной передачи данных
- Высочайшее качество видеоизображения - поддержка разрешений до 1600х1200 при 60 Гц на расстояниях до 40 метров, и 1280x1024 при 75 Гц на расстояниях до 50 метров
- Настройка прав доступа пользователей для каждого порта в отдельности
- Три способа выбора портов: вручную (при помощи кнопок на передней панели), горячие клавиши и многоязычное экранное меню
- Несколько пользовательских учетных записей - поддерживает до 10 учетных записей пользователей и 1 администратора
- Двухуровневая защита паролем - поддержка одного профиля администратора и десяти профилей пользователей. Использование сильных паролей защищает от несанкционированного доступа к установке
- Кнопка питания ЖК-дисплея позволяет экономить электроэнергию и продлить срок службы дисплея
- Режим широковещания обеспечивает отправку команд с консоли на все компьютеры для одновременного выполнения различных операций (таких как установка программного обеспечения, обновление, выключение и т.д.)
- Номер адаптера
Монтаж в стойку
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).
Набор для монтажа в стойку |
Глубина |
| 2Х-010G Длинный (Опционный) |
68 см - 105 см |
| Короткий (Стандартный) |
42 см - 77 см |
|
Набор "Easy Installation" для облегченного монтажа в стойку силами одного человека |
Глубина |
| 2Х-012G Длинный (Опционный) |
68 см - 105 см |
| 2Х-011G Короткий (Опционный) |
57 см - 70 см |
|
Комплект поставки
- 1х 8-портовый KVM-переключатель KL1508A высокой плотности Dual Rail с ЖК-дисплеем и кабелем Cat 5, а также со стандартным комплектом для монтажа в стойку
- 1х кабель для обновления прошивки
- 1х шнур питания
- 1х руководство пользователя
- 1х краткое руководство
Схема подключения
Спецификация
Количество
подсоединяемых ПК
| Напрямую
|
8
|
| Макс.
| 256 (каскадное подключение)
|
| Выбор порта
| Экранное меню; горячие клавиши; кнопки
|
| Разъемы
| Порты консоли
| Клавиатура
| 1 x 6-контактный Mini-DIN, розеточный (красный);?
1 x USB Тип А, розеточный (белый)
|
| Видео
| 1 x HDB-15, розеточный (синий)
|
| Мышь
| 1 x 6-контактный Mini-DIN, розеточный (зеленый);?
1 x USB Тип А, розеточный (белый)
|
| Порты KVM
| 8 x RJ-45, розеточный (черный)
|
| каскадное подключение
| Выход
| 1 x DB-25, штырьковый (черный)
|
| Обновление прошивки
| 1 x RJ-11, штырьковый (черный)
|
| Питание
| 1 x 3-штырьковое гнездо переменного тока
|
| Внешняя мышь
| 1 x USB, тип А (розеточный)
|
| Переключатели
| Выбор порта
| 8 х кнопок
|
| Режим ожидания KVM
| 1 x полуутопленная кнопка
|
| Обновление прошивки
| 1 х ползунковый
|
| Питание
| 1 х кулисный
|
| Питание ЖК-дисплея
| 1 х кнопок
|
| Настройка ЖК-дисплея
| 4 х кнопок
|
| Номер
| 2 х кнопок
|
| Индикаторы
| Порт
| Онлайн
|
8 (зеленые)
|
| Выбор
| 8 (оранжевые)
|
| Питание
| 1 (синий)
|
| Номер станции
| 1 x 2-значный, 7-сегментный (оранжевый)
|
| Фиксация
| 1 x фиксация числового регистра (зеленый)
|
| 1 x фиксация регистра заглавных букв (зеленый)
|
| 1 x фиксация режима прокрутки (зеленый)
|
| Питание ЖК-дисплея
| 1 (оранжевые)
|
| Эмуляция
| Клавиатура / мышь
|
PS/2; USB (ПК, Mac, Sun); последовательный
|
| Видео
| 1600 x 1200, 60 Гц (40 м);
1280 x 1024, 75 Гц (50 м)
|
| Интервал сканирования
|
1 - 255 сек.
|
| Параметры электропитания
| 100-240 В пер. тока; 50/60 Гц; 1 А
|
| Потребляемая мощность
| 17" ЖК-дисплей
| 100 В / 26,2 Вт; 230 В / 27,4 Вт
|
| 19" ЖК-дисплей
| 100 В / 28,2 Вт; 230 В / 29,1 Вт
|
| Внешние условия
| Рабочая температура
| 0 - 40°C
|
| Температура хранения
| -20 - +60°C
|
| Влажность
| 0 - 80% относительная влажность, без конденсата
|
Физические
характеристики
| Материал корпуса
|
Металл
|
| Вес
| 17" ЖК-дисплей
| 16,84 кг
|
| 19" ЖК-дисплей
| 18,31 кг
|
Размеры
?(Д x Ш x В)
| 17" ЖК-дисплей
| 70,90 x 48,20 x 4,40 см
|
| 19" ЖК-дисплей
| 76,00 x 48,20 x 4,40 см
|
Совместимые модули (адаптеры)
- KA7120 - PS/2 ЦП-Модуль
- KA7130 - SUN Legacy ЦП-Модуль
- KA7166 - DVI USB Virtual Media ЦП-Модуль со считывателем SmartCard
- KA7168 - HDMI USB Virtual Media ЦП-Модуль со считывателем SmartCard
- KA7169 - Display Port USB Virtual Media ЦП-Модуль со считывателем SmartCard
- KA7170 - USB ЦП-Модуль
- KA7520 - PS/2 ЦП-Модуль
- KA7570 - USB ЦП-Модуль
- KA7920 - PS/2 ЦП-Модуль
- KA7970 - USB ЦП-Модуль
- KA9120 (Снят с производства) - Модуль подключения компьютера по PS/2 KVM интерфейсу к переключателям KM0216, KM0432, KM0832, KN2108, KN2116 по кабелю Cat 5
- KA9130 (Снят с производства) - Модуль подключения компьютера по PS/2 KVM интерфейсу к переключателям KM0216, KM0432, KM0832, KN2108, KN2116 по кабелю Cat 5
- KA9140 - Последовательный ЦП-Модуль
- KA9170 (Снят с производства) - Модуль подключения компьютера USB интерфейсом к KVM-переключателям KM0216, KM0432, KM0832, KN2108, KN2116 по кабелю Cat 5
- KA9520 - PS/2 ЦП-Модуль
- KA9570 (Снят с производства) - USB ЦП-Модуль
Совместимые кабели
Подключаемое KVM оборудование
- ACS1208A - 8-портовый KVM-переключатель (Подключение через разъем Daisy Chain)
- ACS1216A - 16-портовый KVM-переключатель (Подключение через разъем Daisy Chain)
- CS1708A - 8-портовый PS/2-USB KVM переключатель (Подключение через разъем Daisy Chain)
- CS1716A - 16-портовый PS/2-USB KVM переключатель (Подключение через разъем Daisy Chain)
- KH1508 (Снят с производства) - 8-портовый KVM-переключатель подключаемый кабелями категории 5 (Подключение через разъем Daisy Chain)
- KH1508A - 8-портовый KVM-переключатель подключаемый кабелями категории 5 (Подключение через разъем Daisy Chain)
- KH1516 (Снят с производства) - 16-портовый KVM-переключатель подключаемый кабелями категории 5 (Подключение через разъем Daisy Chain)
- KH1516A - 16-портовый KVM-переключатель подключаемый кабелями категории 5 (Подключение через разъем Daisy Chain)
|
|
