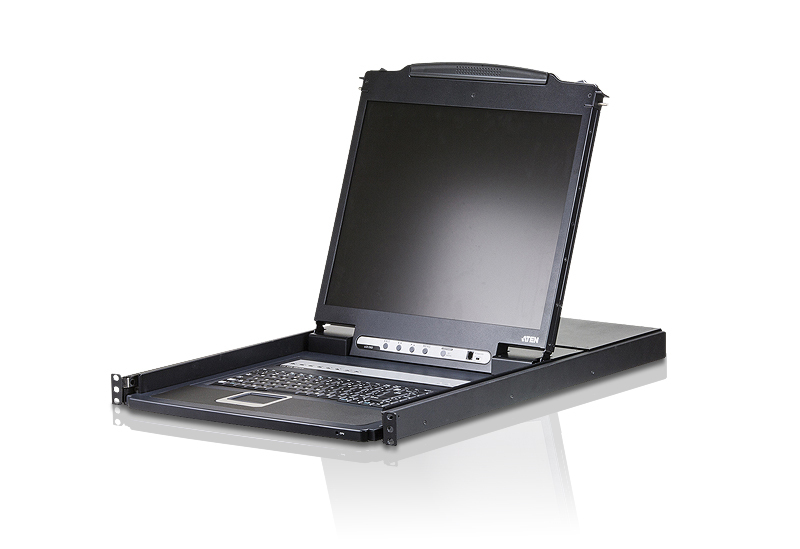

Aten CL1308
|
|
CL1308N-ATA-RG
|
8-портовый 1U rackmount LCD 19" KVM-переключатель
|
|
|
Ограниченные пространством помещения серверной комнаты и ростом затрат на обслуживание, сетевые администраторы теперь все чаще ищут решения, которые помогут снизить затраты и требования к пространству.
KVM-переключатели с ЖК-дисплеями предлагают компактный и рациональный подход к технологии коммутации KVM путем интеграции ЖК-панели, полноценной клавиатуры и тач-пада в 1U выдвижном корпусе, с возможностью монтажа в стойку.
KVM-переключатель CL1308 оснащен встроенным 19" ЖК-дисплеем со светодиодной подсветкой и позволяет получить доступ и управление восемью компьютерами с единой консоли (клавиатура, мышь и монитор). Дополнительно 8 KVM-переключателей могут быть подключены по каскадной схеме. В результате чего, общее количество подключенных и управляемых с одной консоли (клавиатура-монитор-мышь) компьютеров, может составлять 128 штук.
Установка выполняется быстро и легко - нужно просто подключить кабели к соответствующим им портам. Коммутатор поддерживает как USB, так PS/ 2 типы подключения устройств к компьютерам. CL1308 выполняет непосредственный перехват ввода с клавиатуры, тем самым устраняя необходимость в конфигурировании программного обеспечения.
Переключение между компьютерами может легко осуществляться путем нажатия клавиш портов на передней панели, либо комбинацией горячих клавиш с клавиатуры, либо через многоязычное экранное меню (OSD) системы.
Комплект поставки
- 1x CL1308 KVM-переключатель с ЖК-дисплеем и набором для монтажа в стойкуt
- 2x индивидуальных KVM-кабеля
- 1x кабель для обновления микропрограммы
- 1x кабель питания
- 1x пользовательское руководство
Особенности
- Эксклюзивная светодиодная подсветка - разработана компанией ATEN для подсвечивания клавиатуры и сенсорной панели, чтобы улучшить видимость в условиях низкой освещенности
- Управление с единой консоли 128 компьютерами при использовании двухуровнего каскадного подключения дополнительных 8-ми KVM-переключателей
- Интегрированная KVM-консоль с 19" ЖК-дисплеем со светодиодной подсветкой
- Поддержка обоих интерфейсов - могут использоваться компьютеры как с PS/2, так с USB клавиатурами и мышами
- Мульти-платформенная поддержка - Windows 2000/XP/Vista, Linux, Mac и Sun
- Поддержка USB-клавиатур для платформ PC, Mac and Sun
- Автоматическое определение интерфейсов PS/2 и USB
- Эмуляция USB или PS / 2 клавиатуры и мыши - компьютеры загружаются даже при нахождении консоли в другом месте
- Высочайшее качество видеоизображения - до 1280 x 1024 @ 75 Hz; DDC2B
- Удобное переключение между компьютерами с использованием клавиш на передней панели, горячих клавиш с клавиатуры или через многоязычное экранное меню (OSD)
- Поддержка безопасности с двухуровневыми паролями - только авторизованные пользователи могут получать доступ и управление компьютерами; до четырех пользователей и администраторов с отдельным профилем для каждого
- Функция автоматического сканирования для мониторинга выбранных пользователем компьютеров
- Режим трансляции - операции выполняются одновременно на всех выбранных компьютеров
- Поддержка «горячая замены» - компьютеры могут добавляться или удаляться без выключения питания переключателя
- Включение или выключение звукового оповещения с клавиатуры или через OSD
- Возможность монтажа в стойку
- Поддержка языков: английский (США); английский (Великобритания); немецкий; немецкий (Швейцария); греческий; венгерский; испанский; традиционный китайский; японский; корейский; шведский; итальянский; русский; французский
Схема подключения
Спецификация
|
Количество подсоединяемых ПК |
Прямое |
8 |
|
Максимальное |
128 (по каскадной схеме) |
|
Выбор порта |
С помощью OSD, "горячих клавиш" клавиатуры, кнопки на передней панели |
|
Разъемы |
KVM-порты |
8 x SPHD-17 (гнездо), (желтые) |
|
Обновление микропрограммы |
1 x RJ-11 (гнездо), (черный) |
|
Питания |
1 x 3-ех контактное гнездо (IEC60320/C14) |
|
Клавиши и переключатели |
Сброс |
1 x клавиша |
|
Питание |
1 x переключатель |
|
Обновление микропрограммы |
1 x переключатель |
|
Управление ЖК-панелью |
4 x клавиши |
|
Включение/выключение ЖК-панели |
1 x клавиша |
|
Выбор порты |
8 x клавиш |
|
Индикаторы |
Подключения |
8 (оранжевый) |
|
Выбор |
8 (зеленый) |
|
Питание |
KVM |
1 (темно-зеленый) |
|
LCD |
1 (оранжевый) |
|
Фиксация регистра клавиатуры |
Num |
1 (зеленый) |
|
Caps |
1 (зеленый) |
|
Scroll |
1 (зеленый) |
|
Эмуляция |
Клавиатура /
мышь |
PS/2, USB |
|
Видео |
19-ти дюймовая ЖК-панель |
1280×1024 @ 75 Hz ; DDC2B |
|
Интервал сканирования (экранное меню) |
1-255 секунд |
|
Параметры электропитания |
100-240 VAC; 50/60 Hz; 1A |
|
Потребляемая мощность |
19-ти дюймовая ЖК-панель |
120V, 22 W |
|
Окружающая среда |
Рабочая температура |
0-50°C
|
|
Температура хранения |
-20-60°C |
|
Влажность |
0 - 80% относительная, без образования конденсата |
Физические
характеристики |
Материал корпуса |
Металл, пластик |
|
Вес |
12.59 кг |
Размеры
(Д х Ш х В) |
48.30 x 68.92 x 4.40 cm |
Совместимые кабели
Вход с паролем
